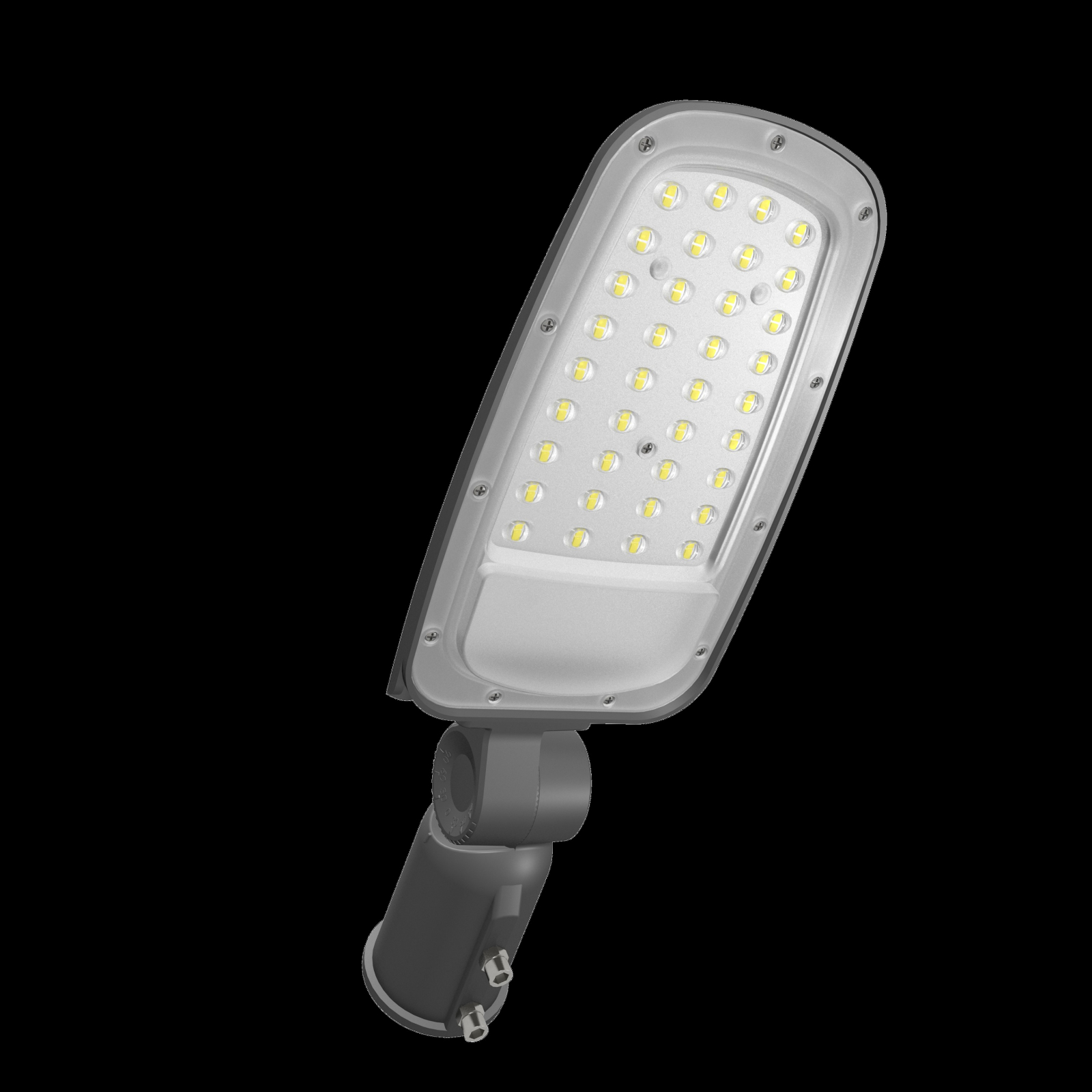

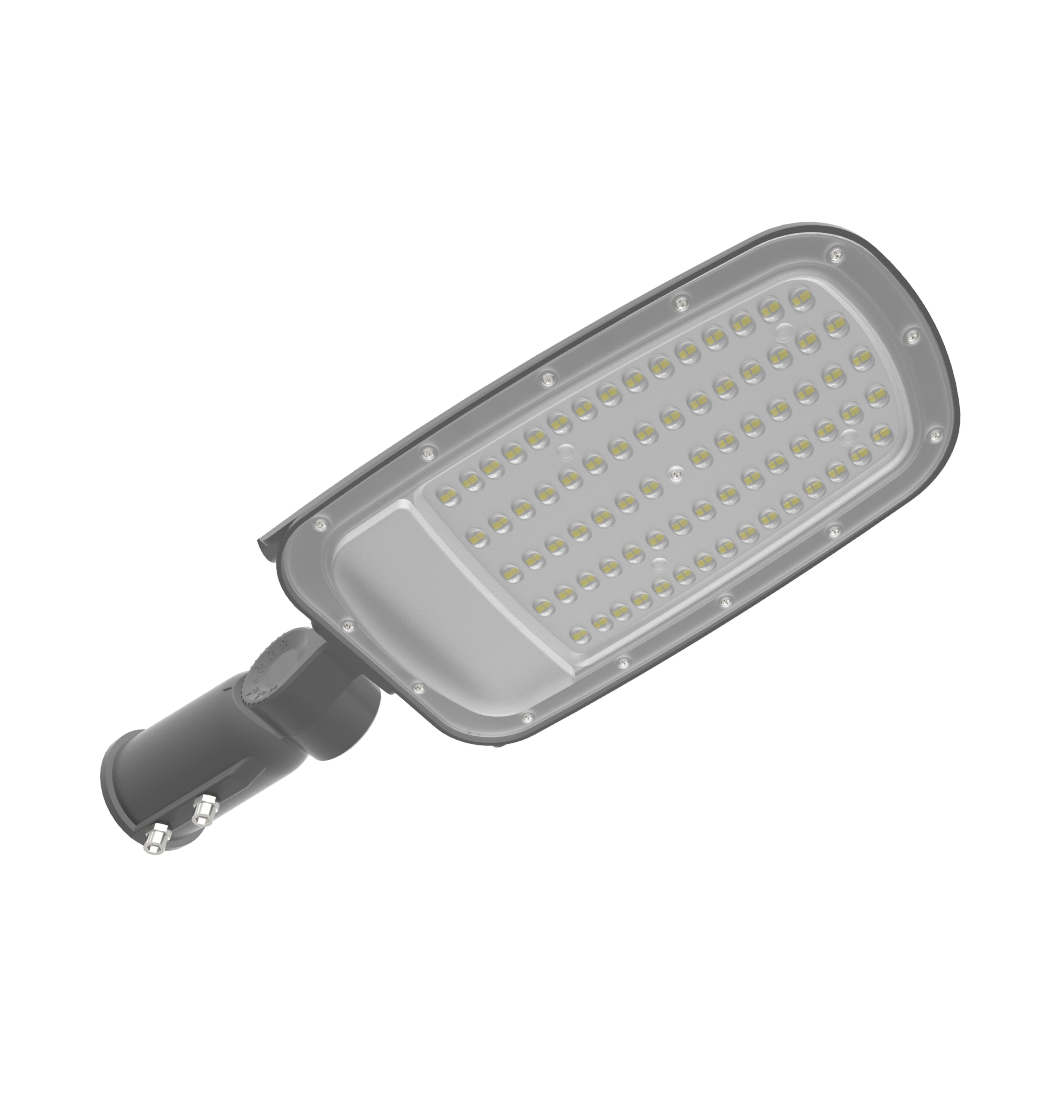

23565 CORP ILUMINAT STRADAL LED SMD  EQUINOX SMART 6500K IP65 50W

PARAMETRI TEHNICI

Model CORP LED STRADAL EQUINOX SMART
Tensiune 220V – 240V AC
Tensiune permisă 185-265V AC
Tip driver DOB
Frecvență 50/60Hz
Factor de putere > 0,95
LED 54 X SMD2835
Temperatură de culoare 6500K (alb rece)
Raport eficiență flux luminos 100Lm/W
Unghi lumină 130*60°
Indice redare culori RA 80
Materiale Aluminiu + lentile din PC
Culoare carcasă gri
Cablu alimentare 30cm VDE H05RN-F 3G1.0
Durată de viață 36.000 ore
Temperatură optimă de lucru -40 °C … +50 °C
Umiditate R.H.: 93%, Ta: 30 °C
Clasă energetică D
Rezistență la impact IK08
Clasă izolație electrică Clasa I
Protecție supratensiune 3kV
Grad protecție praf și umezeală IP65
Dimensiune 412 × 146 × 63 mm
Inaltime maxima instalare 6 m
Diametru stalp montaj 38-50 mm
Garanție 3 ani

ATENȚIE

 Asigurați-vă că alimentarea electrică este întreruptă.
 Montarea corpului trebuie făcută doar de către un electrician.
 Citiți instrucțiunile ce urmează înainte de instalare.Pregătiți accesoriile necesare și piesele de rezervă (dacă este cazul).
 Asigurați-vă că izolarea cablului este făcută corespunzător, atât din punct de vedere electric cât și împotriva pătrunderii
apei prin mantaua cablului.

MONTARE

1. Nu montați pe o suprafață expusă la vibrații.
2. Se poate monta suspendat pe tavan prin carlig (var1) sau fixat pe perete (var2).
3. Pentru fixarea pe perete marcați locul în care va fi fixat suportul de perete. Găuriți peretele în zona marcată. Apoi fixați suportul de perete.
4. Atașați suportul la corpul de iluminat. Ajustați corpul în poziția dorită și asigurați-vă că șurubul de fixare este bine înfiletat.
5. Conectați cablul principal (H05RN-F3G1.0mm2 - recomandat) de cablul de alimentare al corpului printr-o cutie de conexiuni cu protecție împotriva pătrunderii apei. Este nevoie de o cutie de conexiuni cu un grad de protecție IP65 sau mai mare. Asigurați-vă că șurubul de fixare este bine strâns.
6. Puteți porni alimentarea electrică pentru a vă asigura că funcționează. Ajustați unghiul de dispersie a luminii în funcție de scopul utilizării.
